POURQUOI analyser la conception thermique de votre appareil ?
La communication 5G/WiFI-6E nécessite une transmission de données plus rapide et plus importante, ce qui dégage une chaleur plus élevée des composants électroniques. Ceci est particulièrement crucial pour le système extérieur ou sans ventilateur, tel qu'un routeur Wifi IP67, un équipement informatique de pointe, une application C-V2X, etc.
Pour maintenir la durée de vie et les performances des produits, le système a besoin de se refroidir grâce à une solution thermique.
Au fur et à mesure que la conception des terminaux devient plus compacte et consomme plus d'énergie, des solutions thermiques seront développées en réponse à cette demande thermique accrue.

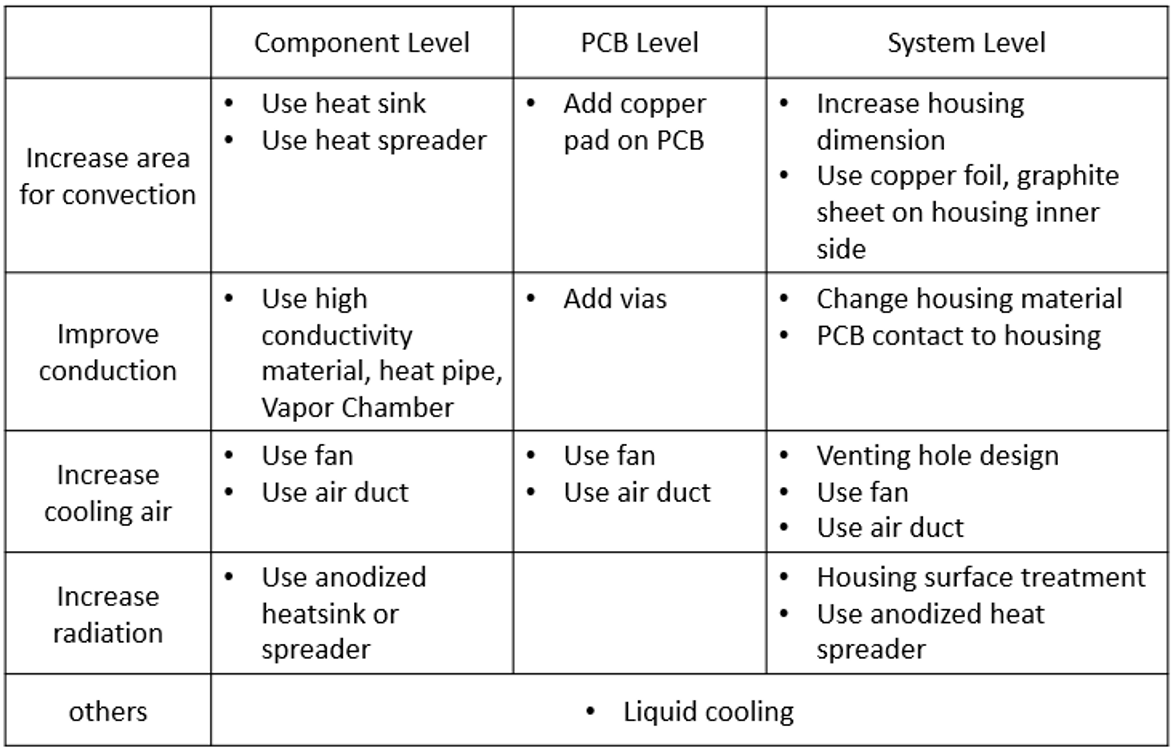

COMMENT fonctionne une solution thermique ?
Une première solution consiste à utiliser la conduction, c'est-à-dire à transférer la chaleur vers un autre endroit.
Ex des composants conducteurs utilisés : Gap Pad/ Adhésif/ Caloduc/ Chambre à vapeur.
Une deuxième solution thermique consiste à générer de la convection, c'est-à-dire à échanger de l'air chaud et froid pour abaisser la température dans la pièce. Ex : Installer un ventilateur.
Série PoE Surge
Vérifiez la directionnalité et le règlement
En fonction de certaines réglementations dans certains pays ou de l'environnement de votre antenne, celle-ci peut avoir des capacités limitées. Nous vous recommandons d'effectuer des tests EMI, de vérifier la transmission de puissance et de vous assurer que l'antenne ne dépasse pas les réglementations.
Vérifiez la connectivité de votre antenne
Étant également fabricant de câbles et de connecteurs depuis plus de 20 ans, nous vous conseillons de vérifier la connectivité à l'intérieur de votre système. Le type de connecteur utilisé peut être inadapté à votre antenne et influencer ses performances.

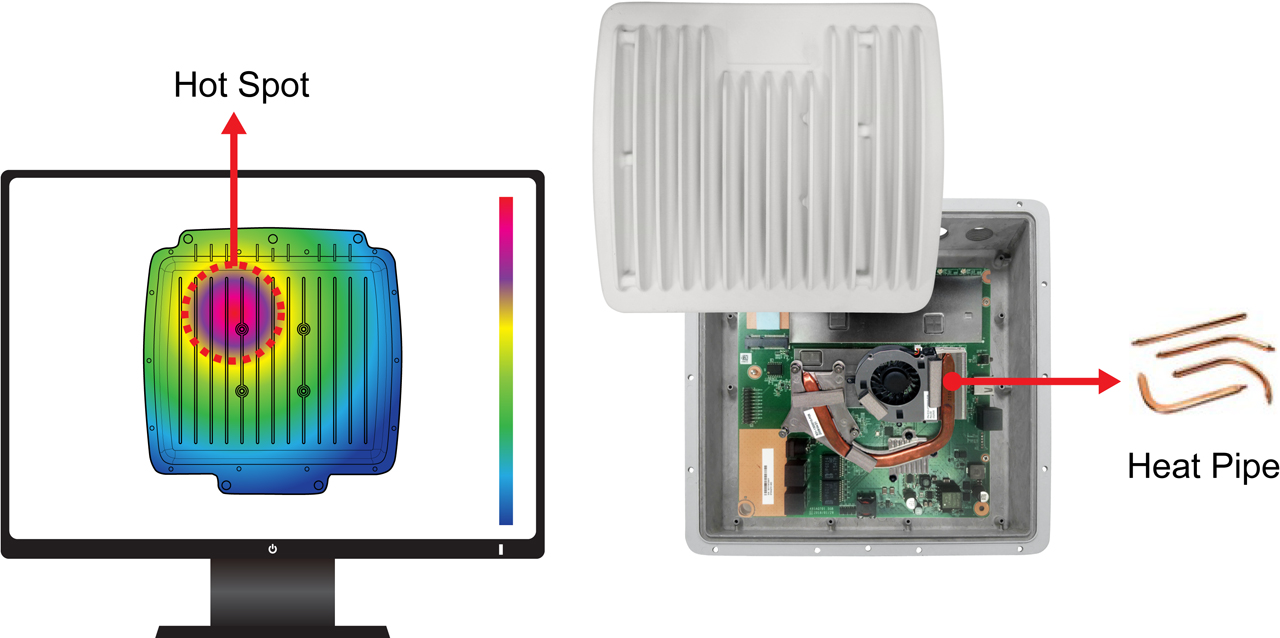

Qu'est-ce que la conductivité thermique du caloduc ?
En raison du principe de fonctionnement de deux changements de fluide, la conductivité thermique équivalente du caloduc est d'environ 50 à 100 fois celle de l'aluminium pur.
Le matériau et le fluide du caloduc affecteront la conductivité thermique du caloduc. Y compris les structures en cuivre, en aluminium, en acier inoxydable et même en céramique ; le choix du fluide est l'eau, l'alcool, l'acétone ou l'ammoniac, le concepteur doit tenir compte des exigences de température et de pression de l'application du projet, de la température de fonctionnement et des exigences de durabilité du radiateur, et sélectionner les tuyaux et fluides appropriés. À température et pression normales, l'eau et le cuivre sont les caloducs les plus courants et les plus performants.
Types de caloducs
Le prototype du caloduc est un tube rond et carré. Les diamètres extérieurs courants sont D3, 4, 5, 6, 8 et 10 mm. La fabrication et la production de caloducs ont également les processus de flexion, de plat et de différence d'étape correspondants pour s'adapter à l'espace de mécanisme interne des différentes limites de produit.
Il existe de nombreuses options pour la structure interne du caloduc, voici les types courants.
Guide de conception des caloducs
Un caloduc est un dispositif de transfert de chaleur qui combine les principes de conductivité thermique et de transition de phase pour gérer efficacement le transfert de chaleur entre deux interfaces solides.
Différences entre le métal solide et la conductivité thermique des caloducs
En raison de la structure de conception du caloduc, la conductivité thermique peut atteindre 5 000 à 8 000 W/m·k . Alors que la conductivité thermique des métaux ordinaires est jusqu'à 400k (W/m.k). En revanche, la conduction des caloducs est plus efficace que celle des métaux ordinaires.
Amélioration thermique
Notre package complet de solutions thermiques

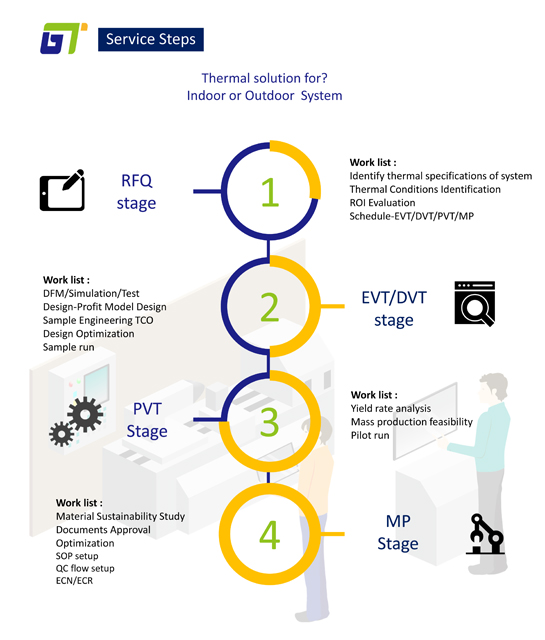

Il existe plusieurs façons de résoudre les problèmes thermiques dans un système électronique fermé. Nous avons une équipe thermique dédiée qui collabore avec nos ingénieurs en mécanique, ingénieurs en électronique et ingénieurs en radiofréquence. Nous écoutons vos besoins, analysons votre système et la matière des composants pour ensuite vous conseiller avec une solution efficace et performante.
Notre objectif n'est pas de vous vendre un composant thermique mais plutôt de vous fournir la meilleure solution thermique intégrée pour votre système afin d'optimiser ses performances.
Trouvez votre Solution Thermique la plus adaptée !
Contactez-nous pour en savoir plus sur nos solutions thermiques. Nos ingénieurs réalisent des études thermiques, mécaniques et de conception pour analyser quelle solution est la plus adaptée à votre système.
Découvrez nos sous-systèmes et boîtiers utilisant des solutions thermiques !
